Descripción

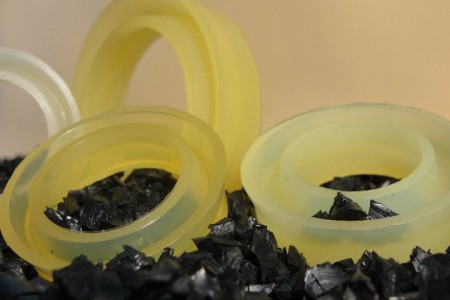

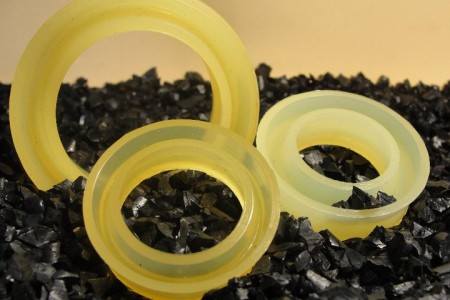

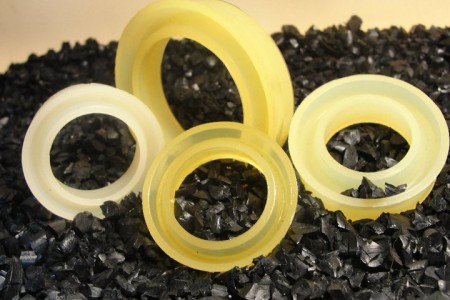

Estas guarniciones son sellos tipo «U» simétricos, se encuentran realizadas a base de poliuretanos que aseguran una excelente performance en sistemas donde se utilicen aceites hidráulicos y derivados del petróleo en Gral., se utilizan para pistones y cilindros hidráulicos debido a que soportan una presión de hasta 300 Kg/cm2 y temperatura 80º C continuos y hasta 120º C en forma intermitente.
Permiten presiones de hasta 70 kg/ cm2 y temperaturas de hasta 130º C.
LAS ALTURAS PUEDEN SER MODIFICADAS SEGÚN LA NECESIDAD.

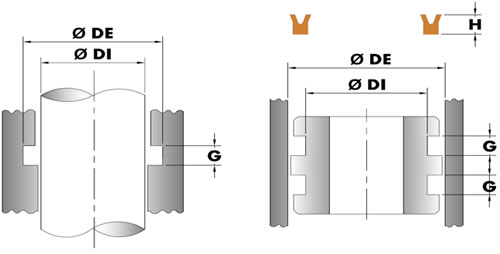

| Teruel Nº | Dimensiones del Alojamiento | Teruel Nº | Dimensiones del Alojamiento | |||||
|---|---|---|---|---|---|---|---|---|
| CÓDIGO SPS |
D.I.
|
D.E.
|
H
|
CÓDIGO SPS |
D.I.
|
D.E.
|
H
|
|
| SPS-01500607 |
6,00
|
15,50
|
7,00
|
SPS-05304107 |
41,27
|
53,97
|
8,75
|
|
| SPS-02101207 |
12,00
|
21,00
|
7,00
|
SPS-05704407 |
44,45
|
57,10
|
7,93
|
|
| SPS-02201207 |
12,00
|
22,00
|
7,00
|
SPS-07004610 |
46,00
|
70,00
|
10,00
|
|
| SPS-02501607 |
16,00
|
25,00
|
7,00
|
SPS-06304810 |
48,00
|
63,00
|
10,00
|
|
| SPS-03601608 |
16,00
|
36,00
|
8,00
|
SPS-06504810 |
48,00
|
65,00
|
10,00
|
|
| SPS-02501807 |
18,00
|
25,00
|
7,00
|
SPS-06505010 |
50,00
|
65,00
|
10,00
|
|
| SPS-03601908 |
19,80
|
36,20
|
8,00
|
SPS-06905010 |
50,00
|
69,00
|
10,00
|
|
| SPS-02802007 |
20,00
|
28,00
|
7,00
|
SPS-07005010 |
50,00
|
70,00
|
10,00
|
|
| SPS-03002007 |
20,00
|
30,00
|
7,00
|
SPS-07505012 |
50,00
|
75,00
|
12,00
|
|
| SPS-03602008 |
20,00
|
36,00
|
8,00
|
SPS-06005009 |
50,80
|
60,32
|
9,00
|
|
| SPS-03802010 |
20,00
|
38,00
|
10,00
|
SPS-06305009 |
50,80
|
63,50
|
9,00
|
|
| SPS-04002010 |
20,00
|
40,00
|
10,00
|
SPS-06705307 |
53,00
|
67,00
|
7,00
|
|
| SPS-02802107 |
21,00
|
28,00
|
7,00
|
SPS-08707311 |
53,02
|
87,31
|
11,11
|
|
| SPS-03002207 |
22,00
|
30,00
|
7,00
|
SPS-08807311 |
53,02
|
88,90
|
11,11
|
|
| SPS-03202207 |
22,00
|
32,00
|
7,00
|
SPS-06205308 |
53,80
|
62,70
|
9,00
|
|
| SPS-03802508 |
25,00
|
38,10
|
8,00
|
SPS-07005510 |
55,00
|
70,00
|
10,00
|
|
| SPS-04002508 |
25,00
|
40,00
|
8,00
|
SPS-08205512 |
55,00
|
82,00
|
12,00
|
|
| SPS-03302507 |
25,40
|
33,33
|
7,00
|
SPS-08505512 |
55,00
|
85,00
|
12,00
|
|
| SPS-03802608 |
25,40
|
38,10
|
8,00
|
SPS-07005610 |
55,60
|
70,60
|
10,00
|
|
| SPS-04002708 |
27,50
|
40,00
|
8,00
|
SPS-07005610 |
56,00
|
70,00
|
10,00
|
|
| SPS-04502908 |
29,80
|
45,20
|
8,00
|
SPS-07605610 |
56,00
|
76,00
|
10,00
|
|
| SPS-04003008 |
30,00
|
40,00
|
8,00
|
SPS-07605709 |
57,15
|
76,20
|
10,30
|
|
| SPS-04103010 |
30,00
|
41,70
|
10,00
|
SPS-08205712 |
57,15
|
82,55
|
12,00
|
|
| SPS-05003012 |
30,00
|
50,00
|
12,00
|
SPS-07205810 |
58,00
|
72,00
|
10,00
|
|
| SPS-03803007 |
30,16
|
38,10
|
7,00
|
SPS-06906010 |
60,00
|
69,00
|
10,00
|
|
| SPS-04803108 |
31,00
|
48,00
|
8,00
|
SPS-07006010 |
60,00
|
70,00
|
10,00
|
|
| SPS-04403109 |
31,75
|
44,45
|
9,52
|
SPS-07506010 |
60,00
|
75,00
|
10,00
|
|
| SPS-04503508 |
35,00
|
45,00
|
8,00
|
SPS-08006012 |
60,00
|
80,00
|
12,00
|
|
| SPS-05003508 |
35,00
|
50,00
|
8,00
|
SPS-08506012 |
60,00
|
85,00
|
12,00
|
|
| SPS-05503509 |
35,00
|
55,00
|
9,00
|
SPS-06906007 |
60,32
|
69,85
|
9,00
|
|
| SPS-05003710 |
37,00
|
50,00
|
10,00
|
SPS-07606009 |
60,32
|
76,20
|
10,30
|
|
| SPS-05103909 |
39,00
|
51,00
|
9,00
|
SPS-07506110 |
61,00
|
75,00
|
10,00
|
|
| SPS-05004010 |
40,00
|
50,00
|
10,00
|
SPS-08061012 |
61,00
|
80,00
|
12,00
|
|
| SPS-05304010 |
40,00
|
53,00
|
10,00
|
SPS-07606310 |
63,50
|
76,20
|
10,00
|
|
| SPS-05404009 |
40,00
|
54,00
|
9,00
|
SPS-08506312 |
63,50
|
85,00
|
12,00
|
|
| SPS-06004010 |
40,00
|
60,00
|
10,00
|
SPS-07506407 |
64,29
|
75,40
|
7,93
|
|
| SPS-05004110 |
41,00
|
50,00
|
10,00
|
SPS-08007010 |
70,00
|
80,00
|
10,00
|
|
| Teruel Nº | Dimensiones del Alojamiento | Teruel Nº | Dimensiones del Alojamiento | |||||
|---|---|---|---|---|---|---|---|---|
| CÓDIGO SPS | D.I. | D.E. | H | CÓDIGO SPS | D.I. | D.E. | H | |
| SPS-08207012 | 70,00 | 82,00 | 12,00 | SPS-14213009 | 130,17 | 142,87 | 9,52 | |
| SPS-09007010 | 70,00 | 90,00 | 10,00 | SPS-15213012 | 130,17 | 152,40 | 12,70 | |
| SPS-09007510 | 75,00 | 90,00 | 10,00 | SPS-16013015 | 130,17 | 160,33 | 15,87 | |
| SPS-09507510 | 75,00 | 95,00 | 10,00 | SPS-15413715 | 137,00 | 154,00 | 15,00 | |
| SPS-10007512 | 75,00 | 100,00 | 12,00 | SPS-15313910 | 139,00 | 153,00 | 10,00 | |
| SPS-08507510 | 75,20 | 85,00 | 10,00 | SPS-16513912 | 139,70 | 165,10 | 12,70 | |
| SPS-10107615 | 76,20 | 101,60 | 15,87 | SPS-15714111 | 141,28 | 157,16 | 11,11 | |
| SPS-09008010 | 80,00 | 90,00 | 10,00 | SPS-17714415 | 144,46 | 177,40 | 15,00 | |
| SPS-10108112 | 81,75 | 101,60 | 12,70 | SPS-16514615 | 146,05 | 165,10 | 15,00 | |
| SPS-10108412 | 84,93 | 101,60 | 12,70 | SPS-18015715 | 157,16 | 180,97 | 15,87 | |
| SPS-09408510 | 85,00 | 94,50 | 10,00 | SPS-18015912 | 159,94 | 180,18 | 12,70 | |
| SPS-10008510 | 85,00 | 100,00 | 10,00 | SPS-18716015 | 160,33 | 187,32 | 15,87 | |
| SPS-11008512 | 85,00 | 110,00 | 12,00 | SPS-18816013 | 160,33 | 188,90 | 13,00 | |
| SPS-09608608 | 86,00 | 96,00 | 8,00 | SPS-18316511 | 165,10 | 183,75 | 11,11 | |
| SPS-10108812 | 88,90 | 101,60 | 12,70 | SPS-18216609 | 166,68 | 182,16 | 10,30 | |
| SPS-10509012 | 90,00 | 105,00 | 12,00 | SPS-18016811 | 168,00 | 180,00 | 10,00 | |
| SPS-11009012 | 90,00 | 110,00 | 12,00 | SPS-20016719 | 168,08 | 200,02 | 19,05 | |
| SPS-11309409 | 94,45 | 113,50 | 10,30 | SPS-19316919 | 169,86 | 193,67 | 19,00 | |
| SPS-11009512 | 95,00 | 110,00 | 12,00 | SPS-20316919 | 169,86 | 203,20 | 19,05 | |
| SPS-11010010 | 100,00 | 110,00 | 10,00 | SPS-20317315 | 173,03 | 203,20 | 15,87 | |
| SPS-11410007 | 100,01 | 114,30 | 7,93 | SPS-19417419 | 174,62 | 194,07 | 19,05 | |
| SPS-11910011 | 100,01 | 119,06 | 11,11 | SPS-19317609 | 176,20 | 193,67 | 9,52 | |
| SPS-12610112 | 101,00 | 126,00 | 12,50 | SPS-20317715 | 177,80 | 203,20 | 15,87 | |
| SPS-11510109 | 101,60 | 115,88 | 9,52 | SPS-19217911 | 179,38 | 192,08 | 11,11 | |
| SPS-12810312 | 103,00 | 128,00 | 12,00 | SPS-20318215 | 182,16 | 203,20 | 15,87 | |
| SPS-13010515 | 105,00 | 130,00 | 15,50 | SPS-22018222 | 182,16 | 220,26 | 23,00 | |
| SPS-12310711 | 107,15 | 123,03 | 11,11 | SPS-21018415 | 184,94 | 210,34 | 15,87 | |
| SPS-12710711 | 107,95 | 127,00 | 11,11 | SPS-23019219 | 192,08 | 230,18 | 19,05 | |
| SPS-12711111 | 111,12 | 127,00 | 11,11 | SPS-23920619 | 206,37 | 239,70 | 19,05 | |
| SPS-12911415 | 114,00 | 129,00 | 15,00 | SPS-22020709 | 207,96 | 220,66 | 9,52 | |
| SPS-12911515 | 115,00 | 129,00 | 15,00 | SPS-25421719 | 217,48 | 254,00 | 19,05 | |
| SPS-14312012 | 120,00 | 143,00 | 12,00 | SPS-23621909 | 219,86 | 236,93 | 9,52 | |
| SPS-13512515 | 125,00 | 135,00 | 15,00 | SPS-25522318 | 223,50 | 255,00 | 18,00 | |
| SPS-15012715 | 127,00 | 150,00 | 15,00 | SPS-25023809 | 238,91 | 250,82 | 9,52 | |
| SPS-15212712 | 127,00 | 152,40 | 12,70 | SPS-28225715 | 257,17 | 282,57 | 15,87 | |
| SPS-15812815 | 128,58 | 158,75 | 15,87 | SPS-29025922 | 259,55 | 290,90 | 23,00 | |
| SPS-15013015 | 130,00 | 150,00 | 15,00 | SPS-31729212 | 292,89 | 317,50 | 12,70 | |
