Descripción

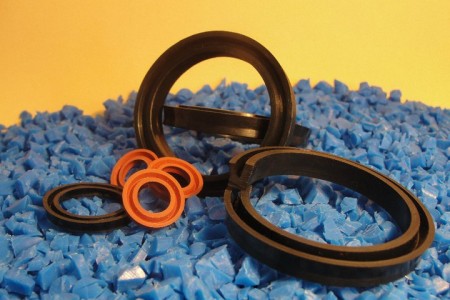

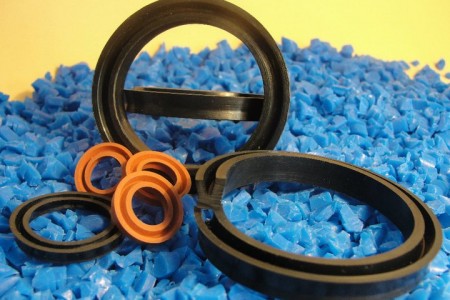

Los SGS son sellos fabricados en Acrilo Nitrilo utilizadas para el sellado de vástagos y pistones en cilindros neumáticos y hidráulicos permiten presiones de hasta 70 Kg/cm2 y temperatura de hasta 130º C, son resistentes a grasas, aceites, fluidos hidráulicos y agentes atmosféricos.
Este tipo de sellado permite un estiramiento o compresión de hasta un 5%.
Por Medidas que no figuran en catálogo por favor consúltenos.
LAS ALTURAS PUEDEN SER MODIFICADAS SEGÚN LA NECESIDAD.
Estándar

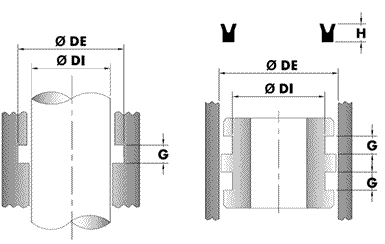

| Teruel Nº | Dimensiones del Alojamiento | Teruel Nº | Dimensiones del Alojamiento | ||||||
|---|---|---|---|---|---|---|---|---|---|
| CÓDIGO SGS | D.I. | D.E. | G | H | CÓDIGO SGS | D.I. | D.E. | G | H |
| GS4-0037 | 9,52 | 15,87 | 3,96 | 3,17 | GS6-0200 | 50,80 | 60,32 | 5,56 | 4,76 |
| GS4-0050 | 12,70 | 19,05 | 3,96 | 3,17 | GS6-0212 | 53,97 | 63,50 | 5,56 | 4,76 |
| GS4-0062 | 15,87 | 22,22 | 3,96 | 3,17 | GS6-0250 | 63,50 | 73,02 | 5,56 | 4,76 |
| GS4-0075 | 19,05 | 25,40 | 3,96 | 3,17 | GS7-0256 | 65,08 | 76,20 | 6,35 | 5,55 |
| GS4-0100 | 25,40 | 31,75 | 3,96 | 3,17 | GS7-0281 | 71,43 | 82,55 | 6,35 | 5,55 |
| GS5-0093 | 23,81 | 31,75 | 4,77 | 3,96 | GS7-0300 | 76,20 | 87,31 | 6,35 | 5,55 |
| GS5-0100 | 25,40 | 33,33 | 4,77 | 3,96 | GS7-0306 | 77,78 | 88,90 | 6,35 | 5,55 |
| GS5-0118 | 30,16 | 38,10 | 4,77 | 3,96 | GS7-0350 | 88,90 | 101,60 | 7,13 | 6,35 |
| GS5-0125 | 31,75 | 39,68 | 4,77 | 3,96 | GS8-0400 | 101,60 | 114,30 | 7,13 | 6,35 |
| GS5-0137 | 34,92 | 42,85 | 4,77 | 3,96 | GS9-0443 | 112,71 | 127,00 | 7,92 | 7,14 |
| GS6-0150 | 38,10 | 47,62 | 5,56 | 4,76 | GS9-0500 | 127,00 | 141,28 | 7,92 | 7,14 |
| GS6-0162 | 41,27 | 50,80 | 5,56 | 4,76 | GS9-0537 | 136,52 | 152,40 | 8,73 | 7,93 |
| GS6-0175 | 44,45 | 53,97 | 5,56 | 4,76 | GS9-0737 | 187,32 | 203,20 | 8,73 | 7,93 |
Especiales
| Teruel Nº | Dimensiones del Alojamiento | Teruel Nº | Dimensiones del Alojamiento | ||||||
|---|---|---|---|---|---|---|---|---|---|
| CÓDIGO SGS | D.I. | D.E. | H | h | CÓDIGO SGS | D.I. | D.E. | H | h |
| GS0-00800403 | 4,00 | 8,00 | 4,30 | 3,50 | GS0-02401904 | 19,05 | 24,60 | 5,50 | 4,70 |
| GS0-01200505 | 5,00 | 12,00 | 5,80 | 5,00 | GS0-03802010 | 20,00 | 38,00 | 10,80 | 10,00 |
| GS0-00900602 | 6,00 | 9,60 | 3,20 | 2,50 | GS0-03802112 | 20,00 | 38,20 | 13,30 | 12,50 |
| GS0-01000603 | 6,00 | 10,00 | 4,20 | 3,40 | GS0-02602004 | 20,10 | 26,40 | 5,10 | 4,30 |
| GS0-01200603 | 6,00 | 12,00 | 3,80 | 3,00 | GS0-03002403 | 24,00 | 30,00 | 3,80 | 3,00 |
| GS0-01400606 | 6,00 | 14,00 | 6,80 | 6,00 | GS0-04402510 | 25,00 | 44,00 | 10,80 | 10,00 |
| GS0-01200703 | 7,70 | 12,70 | 3,70 | 3,00 | GS0-03803007 | 30,00 | 38,10 | 8,20 | 7,50 |
| GS0-01200702 | 7,80 | 12,70 | 3,60 | 2,80 | GS0-05003012 | 30,00 | 50,00 | 12,80 | 12,00 |
| GS0-01300702 | 7,80 | 13,00 | 3,60 | 2,80 | GS0-04003205 | 32,00 | 40,00 | 6,40 | 5,60 |
| GS0-02001206 | 12,00 | 20,00 | 6,80 | 6,00 | GS0-04403506 | 35,00 | 44,00 | 6,80 | 6,00 |
| GS0-02001205 | 12,50 | 20,50 | 5,80 | 5,00 | GS0-05703512 | 35,00 | 57,00 | 12,70 | 12,00 |
| GS0-02001205 | 12,70 | 20,50 | 5,80 | 5,00 | GS0-04303506 | 35,30 | 43,30 | 6,80 | 6,60 |
| GS0-02001402 | 14,00 | 20,00 | 3,30 | 2,50 | GS0-04303507 | 35,30 | 43,60 | 8,20 | 7,40 |
| GS0-02101407 | 14,00 | 21,00 | 7,80 | 7,00 | GS0-04603809 | 38,00 | 46,00 | 9,80 | 9,00 |
| GS0-02501607 | 16,00 | 25,40 | 7,50 | 7,00 | GS0-05003809 | 38,10 | 50,80 | 9,80 | 9,00 |
| GS0-03101609 | 16,00 | 31,50 | 9,80 | 9,00 | GS0-05004008 | 40,00 | 50,80 | 8,80 | 8,00 |
| GS0-02401805 | 18,60 | 24,50 | 5,80 | 5,00 | GS0-06004012 | 40,00 | 60,00 | 12,70 | 12,00 |
| Teruel Nº | Dimensiones del Alojamiento | Teruel Nº | Dimensiones del Alojamiento | ||||||
|---|---|---|---|---|---|---|---|---|---|
| CÓDIGO SGS | D.I. | D.E. | H | h | CÓDIGO SGS | D.I. | D.E. | H | h |
| GS0-05004006 | 40,50 | 50,00 | 7,30 | 6,50 | GS1-10508510 | 85,00 | 105,00 | 10,80 | 10,00 |
| GS0-04804303 | 43,00 | 48,00 | 4,00 | 3,30 | GS0-09908714 | 87,00 | 99,00 | 14,80 | 14,00 |
| GS0-06304409 | 44,50 | 63,50 | 9,80 | 9,00 | GS1-10008708 | 87,50 | 100,00 | 9,30 | 8,50 |
| GS0-05804708 | 47,00 | 58,00 | 8,80 | 8,00 | GS1-10008810 | 88,00 | 100,00 | 10,80 | 10,00 |
| GS0-06005009 | 50,00 | 60,00 | 10,00 | 9,30 | GS1-12510015 | 100,00 | 125,00 | 15,80 | 15,00 |
| GS0-07505012 | 50,00 | 75,00 | 12,80 | 12,00 | GS1-13010015 | 100,00 | 130,00 | 15,80 | 15,00 |
| GS0-06305009 | 50,80 | 63,50 | 10,00 | 9,30 | GS1-12610412 | 104,00 | 126,00 | 12,80 | 12,00 |
| GS0-06305306 | 53,50 | 63,00 | 7,30 | 6,50 | GS1-12310410 | 104,40 | 123,60 | 10,80 | 10,00 |
| GS0-07505510 | 55,00 | 75,00 | 10,80 | 10,00 | GS1-11710610 | 106,60 | 117,00 | 10,80 | 10,00 |
| GS0-08406012 | 60,00 | 84,00 | 12,80 | 12,00 | GS1-12411214 | 112,50 | 124,50 | 14,80 | 14,00 |
| GS0-08506012 | 60,00 | 85,00 | 12,80 | 12,00 | GS1-12711510 | 115,00 | 127,00 | 10,80 | 10,00 |
| GS0-07606310 | 63,50 | 76,20 | 10,80 | 10,00 | GS1-13312108 | 121,50 | 133,50 | 9,00 | 8,20 |
| GS0-07506407 | 64,00 | 75,20 | 7,80 | 7,00 | GS1-14001240 | 124,00 | 140,00 | 8,80 | 8,00 |
| GS0-08006907 | 69,00 | 80,00 | 7,80 | 7,00 | GS1-15012514 | 125,00 | 150,00 | 15,50 | 14,50 |
| GS0-08007008 | 70,00 | 80,00 | 8,80 | 8,00 | GS1-13612510 | 125,50 | 136,20 | 10,80 | 10,00 |
| GS0-08407106 | 71,00 | 84,00 | 7,15 | 6,35 | GS1-15012712 | 127,00 | 150,00 | 12,80 | 12,00 |
| GS0-08307404 | 74,60 | 83,50 | 5,30 | 4,50 | GS1-16013014 | 130,00 | 160,00 | 15,00 | 14,00 |
| GS1-10007515 | 75,00 | 100,00 | 15,80 | 15,00 | GS1-14913714 | 137,50 | 149,50 | 14,80 | 14,00 |
| GS0-09807612 | 76,00 | 98,70 | 13,50 | 12,70 | GS1-15714011 | 140,80 | 157,00 | 12,70 | 11,80 |
| GS0-08807612 | 76,20 | 88,70 | 13,00 | 12,30 | GS1-15614510 | 145,50 | 156,00 | 10,80 | 10,00 |
| GS1-10007612 | 76,20 | 100,50 | 12,80 | 12,00 | GS1-18016212 | 162,50 | 180,20 | 12,70 | 12,00 |
| GS0-09907712 | 77,70 | 99,00 | 13,00 | 12,30 | GS1-20017813 | 178,00 | 200,00 | 13,30 | 12,50 |
| GS1-10008015 | 80,00 | 100,00 | 15,80 | 15,00 | GS2-20318112 | 181,00 | 203,20 | 13,50 | 12,50 |
| GS1-10008412 | 84,00 | 100,00 | 13,00 | 12,30 | GS2-22019015 | 190,00 | 220,00 | 16,00 | 15,00 |
| GS0-09508407 | 84,80 | 95,20 | 8,00 | 7,20 | GS2-25022016 | 220,00 | 250,00 | 16,80 | 16,00 |
