Descripción

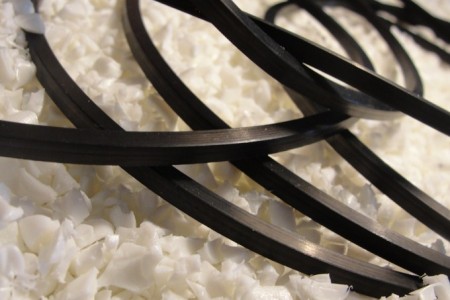

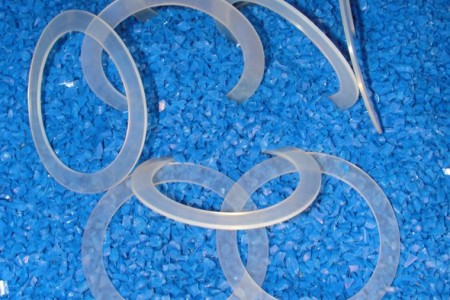

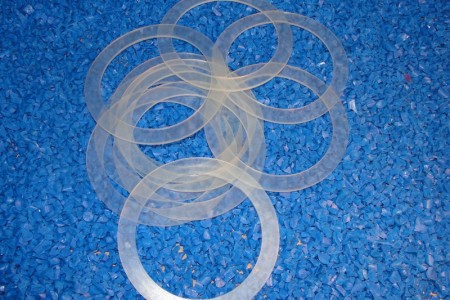

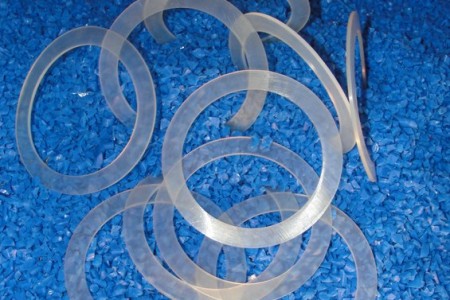

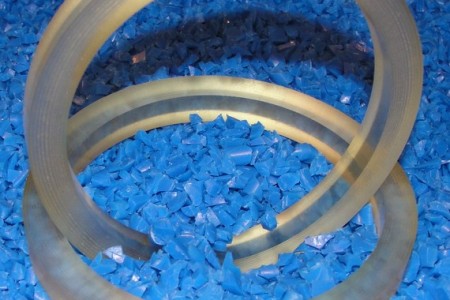

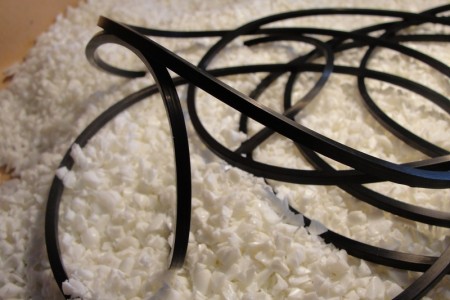

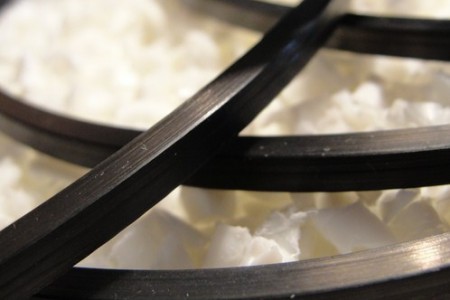

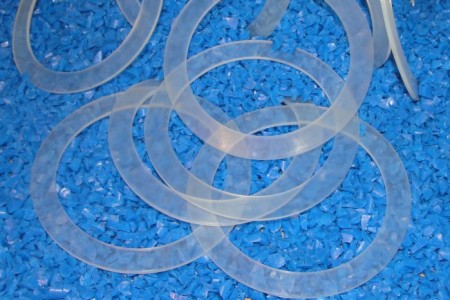

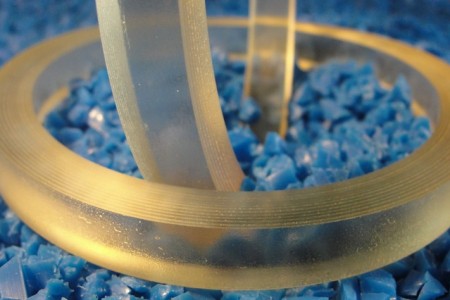

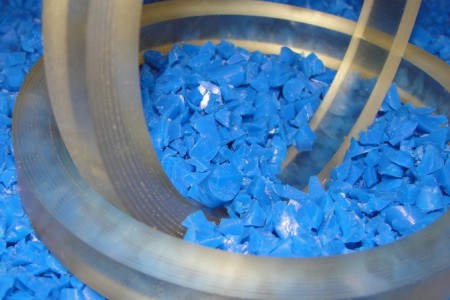

Los Anillos Cuadrados son sellos de compresión, por lo tanto para que funcionen se deben someter a un aplastamiento, este tipo de sello previene la perdida o el escape de gas y fluidos, con distintas ventajas:
- Sellan en un gran rango de presiones, temperaturas y tolerancias.
- Requieren un espacio reducido.
- Son económicos comparados con distintos tipos de sellado.
- Se pueden fabricar en distintos compuestos, según el tipo de fluido y la temperatura.
Por Medidas que no figuran en catálogo por favor consúltenos.

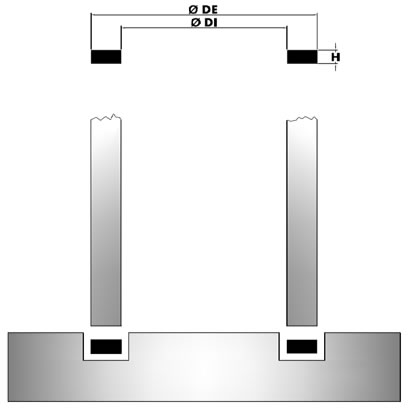

| Teruel Nº | Dimensiones del Alojamiento | ||
|---|---|---|---|
| Código AN | D.I. | D.E. | H |
| AN-00401004 | 4,00 | 10,00 | 4,00 |
| AN-00401104 | 4,00 | 10,50 | 4,00 |
| AN-00401403 | 4,00 | 14,00 | 3,00 |
| AN-00401802 | 4,60 | 18,40 | 2,50 |
| AN-00601304 | 6,00 | 13,80 | 4,50 |
| AN-00601203 | 6,50 | 12,00 | 3,00 |
| AN-00703004 | 7,20 | 30,00 | 4,00 |
| AN-00701102 | 7,70 | 11,30 | 2,00 |
| AN-00702503 | 7,90 | 25,00 | 3,00 |
| AN-01302506 | 13,40 | 25,00 | 6,00 |
| AN-01304237 | 13,50 | 42,80 | 37,00 |
| AN-01404040 | 14,00 | 40,00 | 40,00 |
| AN-01406308 | 14,00 | 63,00 | 8,00 |
| AN-01502103 | 15,10 | 21,20 | 3,00 |
| AN-01502403 | 15,10 | 24,30 | 3,00 |
| AN-01905906 | 19,10 | 59,50 | 6,35 |
| AN-02505915 | 25,40 | 59,90 | 15,00 |
| AN-03003603 | 30,00 | 36,50 | 3,50 |
| AN-03104106 | 31,00 | 41,00 | 6,00 |
| AN-03104105 | 31,00 | 41,00 | 5,00 |
| AN-03305010 | 33,50 | 50,30 | 10,80 |
| AN-03303802 | 33,80 | 38,00 | 1,90 |
| AN-03403903 | 34,00 | 39,00 | 3,80 |
| AN-03504103 | 35,00 | 41,00 | 3,30 |
| AN-03504104 | 35,00 | 41,00 | 3,50 |
| AN-03607043 | 36,00 | 70,00 | 43,00 |
| AN-03604102 | 36,40 | 41,50 | 2,50 |
| AN-04405003 | 44,00 | 50,80 | 3,40 |
| AN-04405106 | 44,00 | 51,50 | 6,30 |
| AN-04507702 | 45,20 | 77,60 | 2,50 |
| AN-05015003 | 50,20 | 150,90 | 3,10 |
| AN-05106706 | 51,50 | 67,70 | 6,30 |
| AN-05606201 | 56,10 | 62,00 | 1,00 |
| AN-05606404 | 56,80 | 64,60 | 4,30 |
| AN-05807010 | 58,70 | 70,00 | 10,00 |
| AN-05912910 | 59,90 | 129,80 | 10,00 |
| AN-06107205 | 61,20 | 72,30 | 5,50 |
| AN-06306903 | 63,10 | 69,70 | 3,00 |
| AN-06309306 | 63,60 | 93,00 | 6,10 |
| AN-07610102 | 76,20 | 101,60 | 2,50 |
| AN-07708403 | 77,30 | 84,40 | 3,00 |
| AN-07708405 | 77,60 | 84,60 | 5,00 |
| AN-07908804 | 79,90 | 88,40 | 4,80 |
| AN-08008805 | 80,00 | 88,00 | 5,50 |
| AN-08008804 | 80,00 | 88,60 | 4,70 |
| AN-08409205 | 84,30 | 92,30 | 5,10 |
| AN-08409705 | 84,50 | 97,30 | 5,00 |
| AN-08811012 | 88,90 | 110,80 | 12,40 |
| AN-08910205 | 89,70 | 102,50 | 5,00 |
| AN-09410505 | 94,00 | 105,00 | 5,00 |
| AN-09610403 | 96,30 | 104,50 | 3,00 |
| AN-09810604 | 98,90 | 106,90 | 4,00 |
| AN-10011005 | 100,00 | 110,00 | 5,50 |
| AN-10412702 | 104,77 | 127,00 | 2,50 |
| AN-10712810 | 107,70 | 128,10 | 10,00 |
| AN-11312104 | 113,40 | 121,40 | 4,00 |
| AN-11713107 | 117,90 | 131,60 | 7,00 |
| AN-16117004 | 161,00 | 170,00 | 4,50 |
| AN-16117005 | 161,80 | 170,80 | 4,50 |
| AN-17318204 | 173,20 | 182,20 | 4,00 |
| AN-18521102 | 185,73 | 211,13 | 2,50 |
| AN-25528002 | 255,00 | 280,00 | 2,30 |
